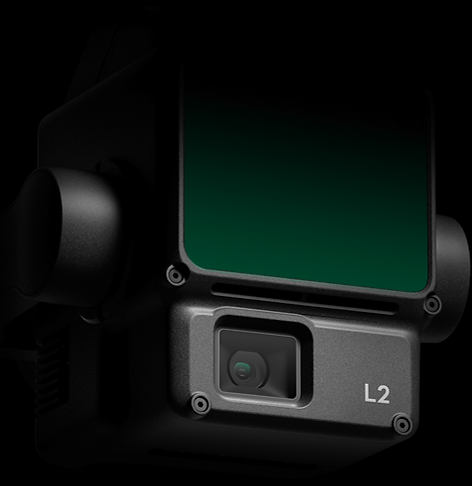

Una soluzione DJI Lidar + RGB per il rilevamento aereo
Il sistema DJI Zenmuse L2 integra un LiDAR, un sistema IMU ad alta precisione e una fotocamera per mappatura RGB CMOS 4/3, fornendo alle piattaforme di volo DJI un'acquisizione di dati geospaziali più precisa, efficiente e affidabile. Se utilizzato con DJI Terra, offre una soluzione chiavi in mano per la raccolta di dati 3D e la post-elaborazione ad alta precisione.
modulo Lidar,
fotocamera RGB
IMU ad alta precisione
Alta efficienza
2.5 km2
coperti in un singolo volo
Precisione elevata
Precisione verticale: 4 cm/
Precisione orizzontale: 5 cm
Velocità in punti: 240.000 punti/s
Campo di rilevamento
250 m @10% di riflettività, 100 klx
450 m @50% di riflettività, 0 klx
Supporta 5 ritorni
Livello di protezione in ingresso IP44
Nuvola di punti
Live View
Soluzione LiDAR Integrata
Supportato dal suo potente hardware, L2 può consentire una scansione precisa di soggetti complessi all'interno di un intervallo esteso e un'acquisizione più rapida della nuvola di punti. Durante le operazioni, gli utenti possono visualizzare in anteprima, riprodurre ed elaborare i modelli di nuvole di punti sul posto, con i report sulla qualità delle attività generati da DJI Terra, offrendo una soluzione semplice e completa per migliorare l'efficienza complessiva. Ciò consente agli utenti di ottenere risultati di nuvole di punti di alta precisione con una post-elaborazione unica.
Precisione di alto livello
Combinando il GNSS e un'IMU ad alta precisione sviluppata internamente, questa soluzione raggiunge una precisione verticale di 4 cm e una precisione orizzontale di 5 cm.
Efficienza eccezionale
È pronto per funzionare non appena viene acceso e può raccogliere sia dati geospaziali che RGB da un’area di 2,5 km quadrati in un unico volo.
Operazioni intuitive
In combinazione con Matrice 350 RTK e DJI Terra, L2 offre una soluzione chiavi in mano semplice da usare, abbassando la soglia operativa.
Frame-Based LiDAR
Aumento del raggio di rilevamento del 30%
L2 può rilevare da 250 metri con una riflettività del 10% e 100 klx, e fino a 450 metri con una riflettività del 50% e 0 klx. L'altitudine operativa tipica si estende ora fino a 120 metri, migliorando notevolmente la sicurezza e l'efficienza operativa
Punti laser più piccoli,
nuvole di punti più dense
Con una dimensione dello spot ridotta di 4×12 cm a 100 m, solo un quinto di quella di L1, L2 non solo rileva oggetti più piccoli con più dettagli, ma può anche penetrare nella vegetazione più fitta, generando modelli digitali di elevazione (DEM) più accurati.
Supporto fino a 5 Ritorni
Nelle aree densamente vegetate, L2 può catturare più punti del terreno sotto il fogliame.
Velocità effettiva della nuvola di punti: 240.000 punti/s
In entrambe le modalità di ritorno singolo e multiplo, L2 può raggiungere un tasso massimo di emissione di nuvole di punti di 240.000 punti al secondo, consentendo l'acquisizione di più dati di nuvole di punti in un dato intervallo di tempo.
Frame-based Design
La progettazione basata su frame garantisce una velocità dati effettiva della nuvola di punti fino al 100%. Insieme a un gimbal a tre assi, offre maggiori possibilità di rilevamento degli scenari.
Sistema IMU ad alta precisione
Accuratezza migliorata
Il sistema IMU auto-sviluppato ad alta precisione, combinato con il sistema di posizionamento RTK del drone per la fusione dei dati durante la post-elaborazione, fornisce a L2 l’accesso a informazioni estremamente precise su posizione assoluta, velocità e assetto. Inoltre, la maggiore adattabilità ambientale del sistema IMU migliora l’affidabilità operativa e la precisione di L2.
Yaw
Tempo reale: 0,2°, post-elaborazione: 0,05°
Pitch e Roll
Tempo reale: 0.05°, post-elaborazione: 0.025°
Nessun riscaldamento IMU
Le prestazioni del sistema IMU sono state notevolmente migliorate ed è pronto per l'uso nel momento in cui viene acceso. Inoltre, il drone di accompagnamento è pronto per iniziare le attività immediatamente una volta che l'RTK è in stato FIX, offrendo un'esperienza sul campo ottimizzata.
4/3 CMOS, otturatore meccanico
Il sistema IMU auto-sviluppato ad alta precisione, combinato con il sistema di posizionamento RTK del drone per la fusione dei dati durante la post-elaborazione, fornisce a L2 l’accesso a informazioni estremamente precise su posizione assoluta, velocità e assetto. Inoltre, la maggiore adattabilità ambientale del sistema IMU migliora l’affidabilità operativa e la precisione di L2.
Yaw
Tempo reale: 0,2°, post-elaborazione: 0,05°
Pitch e Roll
Tempo reale: 0.05°, post-elaborazione: 0.025°
