RILIEVI E MAPPATURE
con DRONE

I vantaggi della fotogrammetria e rilievo con drone...

Aumento Produttività

Tempo sul campo e rilevamento ridotti

Risultati
Accurati

Integrazione
CAD e BIM

Dati Aggiornati
in Cloud

Meno Rischi
Operativi

SETTORI DI IMPIEGO

rilievi architettonici edilizia prospetti facciata immobili stabili

EDILIZIA

rilievi topografici mappatura 3d 2d topografia

GIS

rilievo ponte viadotto autostrade raccordi

INFRASTRUTTURE

rilievi mappature digitalizzazione reverse engeneering revamping impianti industriali

INDUSTRIA

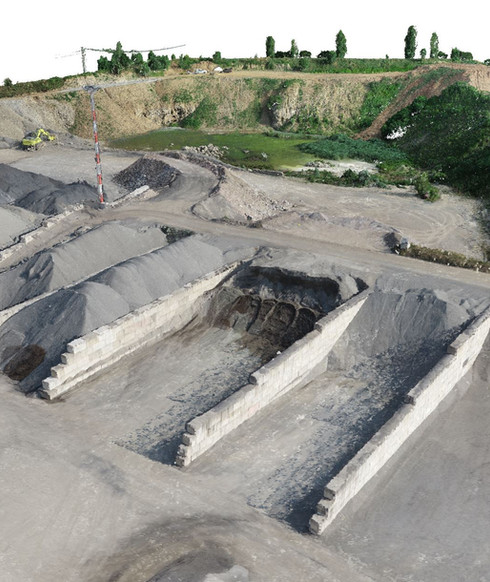

rilievi cava miniera industria mineraria estrattiva calcolo volumi riporti

ESTRAZIONE

ispezioni stato di fatto impianti fotovoltaici eolici turbine

ENERGIA

Perchè scegliere noi

  • Lavoriamo con UAV (Droni) dal 2014 utilizzando droni di ultima generazione;

  • Rilievo a terra di GCP con ricevitore GNSS;

  • Forniamo un preventivo chiaro e preciso sui metodi di intervento e report fornito;

  • Matrice 350 RTK con correzione rete Hexagon Leica Geosystem;

  • Competenza, professionalità e velocità nell'esecuzione del rilievo;

  • Restituzione con accuratezza sino 1 cm + 1 ppm (orizzontale) 1,5 cm + 1 ppm (verticale) con volo in RTK;


  • Elaborazione e restituzione del dato nei formati richiesti precisi in tempi brevi;

​

  • Lidar DJI L2 per rilievi complessi e di grandi superfici con vegetazione con una precisione sulla distanza (RMS 1σ) 2 cm a 150 m, con una precisione del sistema pari a Orizzontale: 5 cm a 150 m, Verticale: 4 cm a 150 m


  • Utilizziamo antenne GNSS con accuratezza che varia da 1 a 2 cm con rilievo d'appoggio di tipo topografico


  • Piloti con attestato Enac Scenari Standard STS

  • Droni certificati ENAC per scenari standard STS-01 e STS-02 conforme al regolamento Europeo "SPECIFIC";

  • UAV certificati Enac e assicurati sino a 3.000.000 euro:

aprflytech operatore termografico 2 livello certificato iso 9712

COSA UTILIZZIAMO

dji m400.png

DJI Matrice 400

Ultimo drone professionale nella serie Enterprise di DJI, il DJI Matrice 400, eccelle per affidabilità, autonomia e flessibilità nei compiti industriali e complessi. Le principali caratteristiche sono:

​

• Autonomia di volo fino a 59 minuti anche con payload installati, permettendo missioni estese senza frequenti ricariche;
• Peso massimo al decollo fino a 15,8 kg con capacità di carico utile fino a 6 kg e supporto simultaneo di fino a 7 payload tramite connessioni multiple e porte E-Port V2;
• Sistema avanzato di rilevamento ostacoli multi-sensore con LiDAR rotante, radar mmWave e visione omnidirezionale, per sicurezza su linee elettriche e ambienti complessi;
• Sistema di trasmissione video DJI O4 Enterprise Enhanced con portata fino a 40 km e supporto Airborne Relay per collegamenti estesi e robusti;
• FPV e telecamere dedicate con visione notturna e alta risoluzione per monitoraggio e guida precisa;
• Grado di protezione IP55, per operare anche in presenza di polvere, pioggia e condizioni climatiche difficili;
• Possibilità di doppio operatore (pilota e operatore payload) con funzioni avanzate di automazione, tracciamento, AR e pianificazione di missioni tramite DJI Pilot 2 / FlightHub 2;
• Compatibilità con una vasta gamma di payload DJI e di terze parti (serie Zenmuse H30, L2, P1, S1, V1, Manifold 3), per rilievi visivi, termici, mappature e ispezioni;

​

Tutto ciò riassume una delle piattaforme UAV più affidabili, versatili e avanzate oggi disponibili per ispezioni, mappature, sicurezza e operazioni professionali a elevata complessità.

DJI P1 Camera Full Frame

Ultima fotocamera Full Frame nata in casa DJI, le principali caratteristiche sono:

​

  • Sensore full-frame da 45 MP;

  • Dimensione pixel da 4,4 μm;

  • Grazie al sensore full-frame, ad alta sensibilità a basso rumore che può scattare una foto ogni 0,7 s durante il volo e coprire 3 km2 in un singolo volo

  • TimeSync 2.0 allinea la fotocamera, il controller di volo, il modulo RTK e il gimbal a livello di microsecondi;

  • Ottica 35 e 24mm con precisione senza GCP 3 cm in orizzontale  5 cm in verticale;

  • Dimensione del pixel (GSD) varia da 0,8cm a 1,5cm;

​

Zenmuse P1.png
DJI Matrice 4E_edited.jpg
rc plus 2 (1).jpg

DJI Matrice 4E

Ultima fotocamera Full Frame nata in casa DJI, le principali caratteristiche sono:​​​​​

​

Fotocamera grandangolare

  • CMOS 4/3, 20 MP pixel effettivi, f/2,8-f/11, formato equivalente: 24 mm, otturatore meccanico

  • Dimensione del pixel (GSD) da 0,5cm a 3cm a 90m altezza;

​

Telecamera media

  • CMOS 1/1,3″, 48 MP pixel effettivi, f/2,8, formato equivalente: 70 mm

​

Telecamera

  • CMOS 1/1,5″, 48 MP pixel effettivi, f/2,8, formato equivalente: 168 mm

​

Telemetro laser

  • Intervallo di misurazione: 1800 m (1 Hz); range di incidenza obliqua (1:5 distanza obliqua): 600 m (1 Hz) Zona cieca: 1 m; Precisione (m): ± (0,2 + 0,0015 × D) [1]

​

DJI L3 Lidar

Un sensore di nuova generazione per rilievi e mappature complesse, progettato per professionisti che richiedono dati geospaziali affidabili, dettagliati e ad alta efficienza.

​

Prestazioni di mappatura senza compromessi
• LiDAR a lungo raggio 1535 nm con rilevamento fino a 950 m anche su superfici con riflettività al 10%
• Frequenza massima di emissione fino a 2 milioni di impulsi laser al secondo con supporto fino a 16 ritorni multipli
• Modalità di scansione adattabili (lineare, stella, non ripetitiva) per scenari e obiettivi differenti
• Grande densità di punti e penetrazione sotto vegetazione e superfici complesse

​

DJI Zenmuse L3.png

Doppia fotocamera RGB per mappature ricche e complete
• Doppio sensore RGB da 100 MP con otturatore meccanico per immagini dettagliate
• Campo visivo ultra-grandangolare fino a 107°, ideale per coprire ampie aree
• Foto con pixel binning fino a 25 MP per migliore resa anche in condizioni di luce variabile
• Permette di generare ortofoto, modelli digitali di elevazione (DEM) e modelli di superficie con un unico sensore

Precisione ed efficienza di alto livello
• Sistema POS (Position & Orientation System) ad alta precisione con stabilizzazione a tre assi
• Copertura operativa fino a 10 km² per volo e fino a 100 km² al giorno montato su piattaforme compatibili come DJI Matrice 400
• Precisione verticale migliorata per rilievi topografici dettagliati e deliverable professionali

DJI Zenmuse_1 (3).jpg

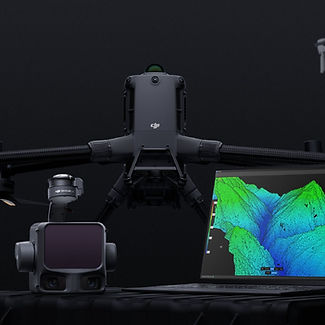

Soluzione integrata e workflow ottimizzato
• Perfetta integrazione con software e strumenti DJI come DJI Pilot 2, DJI Terra, DJI Modify e FlightHub 2 per una pipeline dati end-to-end
• Dati LiDAR e RGB sincronizzati per massima coerenza e qualità del prodotto finale
• Adatto a rilievi topografici, monitoraggio infrastrutturale, gestione forestale, mappature su larga scala e molte altre applicazioni professionali

DJI Zenmuse_3.jpg

Sfide dell'ingegneria civile

La mancanza di dati precisi sulla posizione rende difficile l'allineamento di progetti BIM, mappe vettoriali stradali e immagini satellitari, con costi di tempo e manodopera.



I progetti 2D non sono in grado di illustrare le informazioni spaziali necessarie per visualizzare completamente il progetto.



I progetti BIM possono essere molto diversi dal modello della realtà, rendendo difficile la visualizzazione e la verifica del progetto.


In che modo i droni potenziano l'edilizia

Crea modelli 3D con dati di posizionamento accurati che possono essere facilmente inseriti nei modelli BIM per visualizzare i progetti, esportare DWG nuvola di punti e tamto altro.



I progetti possono essere ottimizzati utilizzando modelli 3D  compatibili con una varietà di software.

RILIEVI

Grandi opere

con un processo automatico di rilievo si possono rilevare superfici vaste e strutture complesse mantenendo standard di precisione e dettaglio altissimi ed impensabili prima di oggi.

Dati 2D
Ortomosaico, Modello Digitale del Terreno (DTM) e Curve di livello, Piani altimetrici...

i risultati ottenuti, con un rilievo di fotogrammetria con drone, offrono una quantità di dati e informazioni ben superiore rispetto ai rilievi con metodi tradizionali

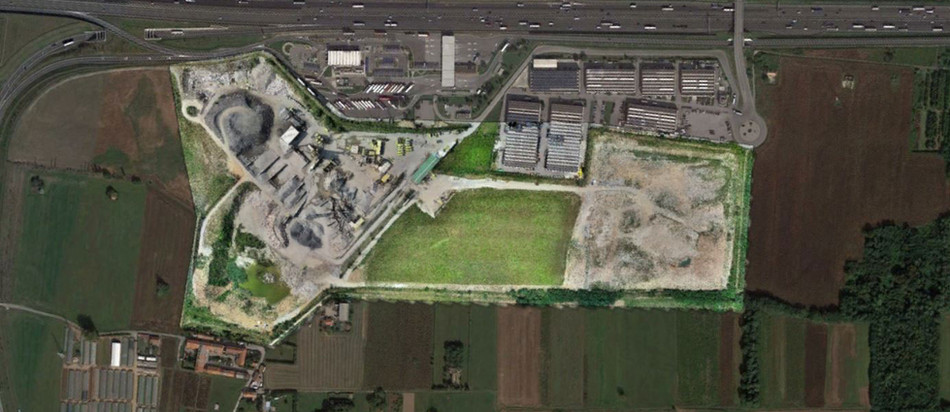

Ortomosaico
La fotogrammetria consente di eliminare le deformazioni prospettiche presenti nelle fotografie, per ottenere delle Ortofoto bidimensionali geometricamente corrette. Mosaicando tra loro le ortofoto si costruisce l’Ortomosaico di un’area estesa, su cui si possono effettuare misure con accuratezza centimetrica.

Modelli Digitali del Terreno/Superficie

Il suolo può essere rappresentato con dei Modelli Digitali delle Superfici (DSM), che indicano variazioni altimetriche. Inoltre, se non interessa valutare gli oggetti a terra, come alberi o edifici, possiamo ricavare Modelli Digitali del Terreno (DTM) che riproducono il reale andamento del terreno. Ogni prodotto può essere fornito con rappresentazioni in varie scale di colore e curve di livello.

ALCUNI DEI NOSTRI ULTIMI RILIEVI:
Autodromo di Monza (125ha)

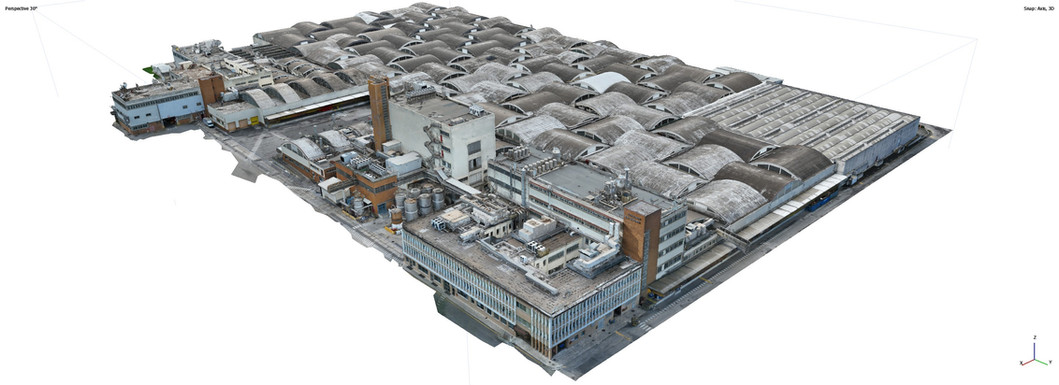

Colgate SPA stabilimento (75ha)

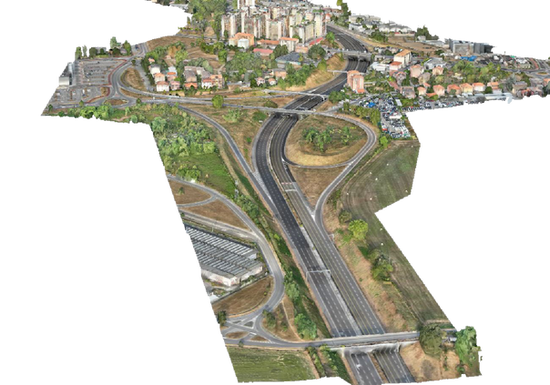

Tangenziale Est Milano (3,5km)
SS Telesina Benevento (25km / 1200ha)
Nexans SPA (40 ha)

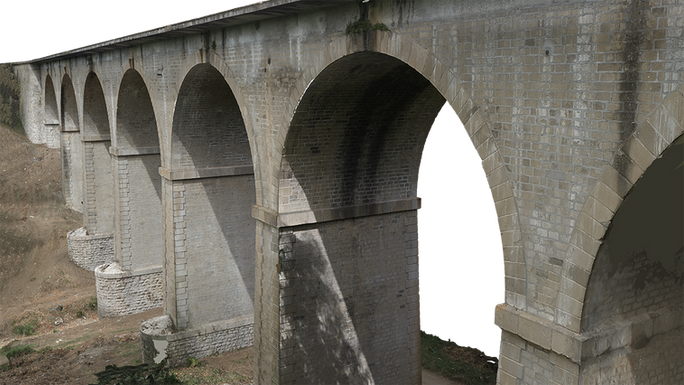

Ponte Cave RM

Progettazione

Tempi di Acquisizione in campo ridotti

Creazione di modelli 3D e 2D con l'acquisizione veloce di immagini tramite droni o laser scanner.


Risultati più completi e attendibili

con un rilievo 3D di fotogrammetria i risultati ottenuti offrono una quantità di dati ben superiore rispetto ai rilievi con metodi tradizionali.



Con un'acquisizione si rileva tutto ciò che è all'interno dello spazio del rilievo senza dover tornare in campo per integrare altro.



Rilievo regolare e ripetibile

impostazione del rilievo automatizzata e reiterabile nel tempo a scopo di confronto per stato avanzamento lavori o monitoraggio scavi.

​

Le differenze riscontrate tra le elaborazioni svolte in tempi successivi possono rivelarsi fondamentali non solo per lavorare con dati sempre aggiornati ma anche per evidenziare eventuali criticità.​

​

Monitoraggio infrastrutture

con un processo automatico di rilievo si possono rilevare superfici vaste e strutture complesse mantenendo standard di precisione e dettaglio altissimi ed impensabili prima di oggi.

Dati 2D
Ortomosaico, Modello Digitale del Terreno (DTM) e Curve di livello, Piani altimetrici...

i risultati ottenuti, con un rilievo di fotogrammetria con drone, offrono una quantità di dati e informazioni ben superiore rispetto ai rilievi con metodi tradizionali

Ortomosaico
La fotogrammetria consente di eliminare le deformazioni prospettiche presenti nelle fotografie, per ottenere delle Ortofoto bidimensionali geometricamente corrette. Mosaicando tra loro le ortofoto si costruisce l’Ortomosaico di un’area estesa, su cui si possono effettuare misure con accuratezza centimetrica.

Modelli Digitali del Terreno/Superficie

Il suolo può essere rappresentato con dei Modelli Digitali delle Superfici (DSM), che indicano variazioni altimetriche. Inoltre, se non interessa valutare gli oggetti a terra, come alberi o edifici, possiamo ricavare Modelli Digitali del Terreno (DTM) che riproducono il reale andamento del terreno. Ogni prodotto può essere fornito con rappresentazioni in varie scale di colore e curve di livello.

Rilievo e Monitoraggio

Tempi di Acquisizione in campo ridotti

Creazione di modelli 3D e 2D con l'acquisizione veloce di immagini tramite droni o laser scanner.


Risultati più completi e attendibili

con un rilievo 3D di fotogrammetria i risultati ottenuti offrono una quantità di dati ben superiore rispetto ai rilievi con metodi tradizionali.



Con un'acquisizione si rileva tutto ciò che è all'interno dello spazio del rilievo senza dover tornare in campo per integrare altro.



Rilievo regolare e ripetibile

impostazione del rilievo automatizzata e reiterabile nel tempo a scopo di confronto per stato avanzamento lavori o monitoraggio scavi.

​

Le differenze riscontrate tra le elaborazioni svolte in tempi successivi possono rivelarsi fondamentali non solo per lavorare con dati sempre aggiornati ma anche per evidenziare eventuali criticità.

​

Lavoro in cloud

confronto cronologico facile e rapido su piattaforma cloud sviluppata appositamente.

​

Ispezioni Virtuali 3D

Più sicure e performanti

Non far correre rischi evitabili al personale, impiega macchine UAV e strumenti a distanza in remoto più performanti e veloci.

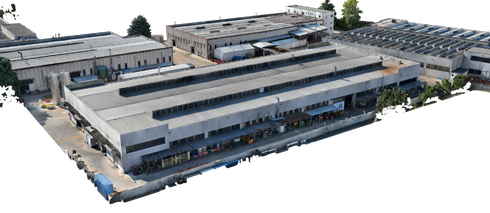

Digitalizzazione fotogrammetrica

la fotogrammetria aerea consente di digitalizzare in ambienti 2D e 3D in modo veloce ed automatizzato la maggior parte di impianti, scavi, edifici ed infrastrutture sul territorio.



Veloci e accurate

possibilità di georeferenziare i dati e misurare velocemente i risultati tramite particolari programmi 3D o in ambienti CAD e BIM.

​

Lavoro in cloud

ispezioni accessibili e effettuabili in cloud senza dover scaricare nessun dato di dimensioni troppo elevate.

​

Gestione in cloud delle ispezioni con confronti cronologici "prima e dopo".

​

Dati completi e in dettaglio

con un processo automatico di rilievo si possono rilevare superfici vaste e strutture complesse mantenendo standard di precisione e dettaglio altissimi ed impensabili prima di oggi.

Dati 2D
Ortomosaico, Modello Digitale del Terreno (DTM) e Curve di livello, Piani altimetrici...

i risultati ottenuti, con un rilievo di fotogrammetria con drone, offrono una quantità di dati e informazioni ben superiore rispetto ai rilievi con metodi tradizionali

Ortomosaico
La fotogrammetria consente di eliminare le deformazioni prospettiche presenti nelle fotografie, per ottenere delle Ortofoto bidimensionali geometricamente corrette. Mosaicando tra loro le ortofoto si costruisce l’Ortomosaico di un’area estesa, su cui si possono effettuare misure con accuratezza centimetrica.

Modelli Digitali del Terreno/Superficie

Il suolo può essere rappresentato con dei Modelli Digitali delle Superfici (DSM), che indicano variazioni altimetriche. Inoltre, se non interessa valutare gli oggetti a terra, come alberi o edifici, possiamo ricavare Modelli Digitali del Terreno (DTM) che riproducono il reale andamento del terreno. Ogni prodotto può essere fornito con rappresentazioni in varie scale di colore e curve di livello.

Dati 3D
Nuvola di Punti e Solido con Texture fotografica

con un processo automatico di rilievo si possono rilevare superfici vaste e strutture complesse mantenendo standard di precisione e dettaglio altissimi, impensabili prima di oggi.

Nuvola di Punti
In funzione del livello di dettaglio richiesto, generiamo delle Nuvole di Punti che forniscono una rappresentazione del contesto e l'oggetto dell'incarico nel dettaglio.

La Nuvola è costituita da un insieme vasto di punti (anche centinaia di milioni) con una precisa collocazione nello spazio 3D. Questo consente di importare la nuvola di punti programmi specifici CAD o BIM per sfruttare tutte le informazioni di forma e dimensione che contengono.

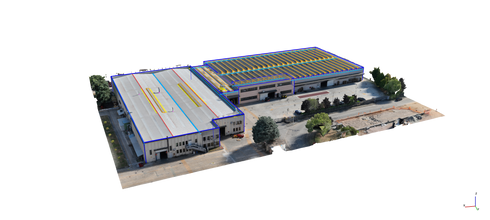

Solido con Texture fotografica
Ogni punto della Nuvola è utilizzato come vertice per la creazione di una Maglia poligonale solida.

Si tratta di un insieme di vertici, spigoli e facce che definiscono la forma e la dimensione dell’oggetto.

Su questo modello possono essere effettuate misurazioni di distanze,  perimetri, aree e volumi. Per un migliore risultato grafico al solido è  sovrapposta una Texture fotografica, realistica, dello stato di fatto dell'oggetto del rilievo.

Sezioni e Profili Altimetrici

Da ogni modello tridimensionale estraiamo sezioni e profili altimetrici secondo le esigenze. Per ottenere un miglior riscontro grafico, le sezioni sono corredate dalle relative Nuvole di Punti.

Ciascun prodotto derivato dal processo fotogrammetrico può essere esattamente vincolato nello spazio, tramite l' acquisizione delle coordinate di Punti di Appoggio rilevate con strumentazione GPS o Stazione Totale.

Nel caso in cui la georeferenziazzione non sia di primario interesse, comunque possibile assegnare ad ogni modello un corretto valore di Scala, in modo tale da dimensionare il sito o l’oggetto indagato.

TEST

RTK

Visualizza il report

  • Drone: DJI Matrice 300 RTK

  • Camera: Zenmuse P1 - 35mm

  • Parametri interni immagini: attivi

  • Punti a terra: 15 solo di verifica

  • Numero Immagini: 224

  • Altitudine media di Volo: 103m

  • Risoluzione media (GSD): 1,21cm/pix

  • Errore XY (RMSE): 1.35 cm

  • Errore Z (RMSE): 6.70 cm

  • Errore medio (RMSE): 6.83 cm

GCP

Visualizza il report

  • Drone: DJI Matrice 300 RTK

  • Camera: Zenmuse P1 - 35mm

  • Parametri interni immagini: disattivati

  • Punti a terra: 11 controllo 4 verifica

  • Numero Immagini: 224

  • Altitudine media di Volo: 103m

  • Risoluzione media (GSD): 1,21cm/pix

  • Errore XY (RMSE): 1.30 cm

  • Errore Z (RMSE): 1.02 cm

  • Errore medio (RMSE): 1.65 cm

PPK

Visualizza il report

  • Drone: DJI Matrice 300 RTK

  • Camera: Zenmuse P1 - 35mm

  • Parametri interni immagini: attivi

  • Punti a terra: 15 solo di verifica

  • Numero Immagini: 224

  • Altitudine media di Volo: 103m

  • Risoluzione media (GSD): 1,26cm/pix

  • Errore XY (RMSE): 1.43 cm

  • Errore Z (RMSE): 1.12 cm

  • Errore medio (RMSE): 1.82 cm

Conclusioni

Dai test effettuati si deduce quindi che il sistema DJI M300 abbinato a DJI Zenmuse P1 con correzione RTK restituisce risultati con un' accuratezza (RMSE) di circa 1,5 cm in orizzontale e di circa 5/7cm in verticale.
Un eccellente risultato per un sistema RTK che permette di raggiungere risultati al pari del rilievo con solo GCP, aggiungendo solamente pochi (3/5) marker a terra di riferimento per rettificare i risultati.

Per raggiungere livelli di accuratezza ancora più elevati e senza l'impiego di GCP, si può utilizzare con M300 RTK, il metodo di Post Processing Kinematic detto PPK.

Utilizzando il metodo PPK è possibile aumentare l'accuratezza (RMSE) verticale sino a 1,12cm senza l'apposizione di alcun marker a terra se no per verifica dell'errore.
​Un risultato assolutamente straordinario per il sistema DJI M350 RTK.
